說明：1.無齒式(QU)系列外形尺寸由相同滾道中心直徑的內齒式D和外齒式dn組成，其堵塞與油孔布置在外圈上；

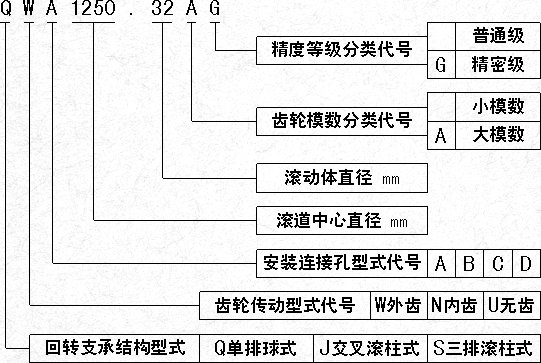

2.安裝連接孔型式代號A：內、外套圈均為光孔
B：內、外套圈基面均為螺紋孔，深度為T（安裝孔螺紋T可在孔的另）
C：外套圈基面螺紋孔，深度為T，內套圈為光孔（安裝孔螺紋T可在孔的另）
D：內套圈基面螺紋孔，深度為T，外套圈為光孔（安裝孔螺紋T可在孔的另）

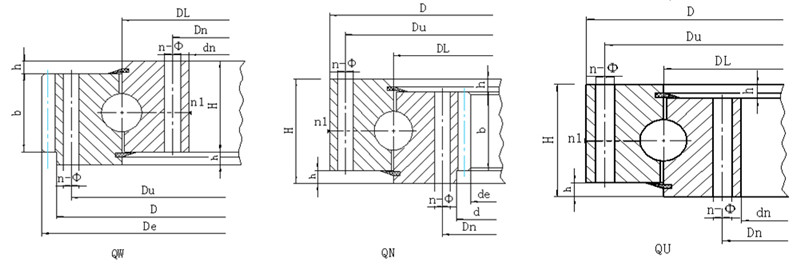

3.外齒式(QW)結構圖、內齒式（QN）結構圖和無齒式（QU）結構圖如下：
